你是否在東莞PCBA廠家的電路板上這種鋸齒裸露銅箔？相信很多業內人士都知道這是什么呢？今天我就來給大家更詳細講解一下它，

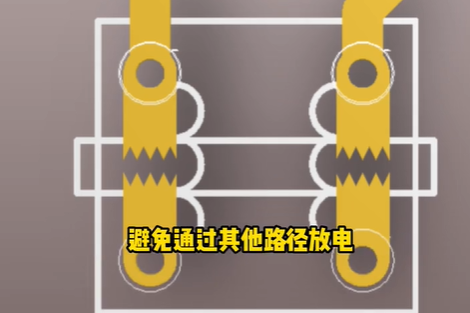

它被稱之為放電齒或放電間隙，他是一對指向彼此相對的銳角的三角形，直接相距大時10mil，小6mil ，一個三角形接地，另一個接到信號線。放電齒不是一種原件兒，是由在PCB布線過程中使用銅箔等做出來的，他需設置在PCB板的頂層，且不能被防焊層所覆蓋。

PCBA電路板使用放電齒需要注意的地方有哪些呢？

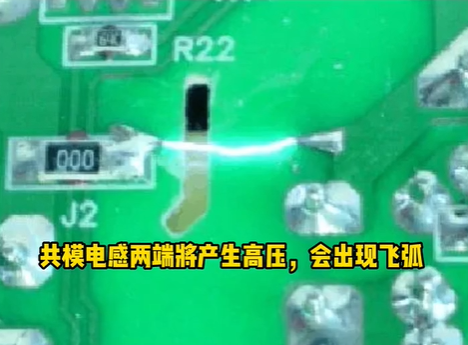

一、在開關電源浪涌測試或者ESD的測試時，共模電感兩端產生高壓，會出現飛狐，因此需要在共模電感兩端加入放電齒，避免通過其他路徑方便。從而使得對周圍和后級器件的影響減小。

二、放片間隙不需要另外的成分。但是需要特別留意的是，此種形式的放片間隙為空氣形式的放片，間隙為空氣形式的放片間隙，只能在某有ESD的產生的環境中使用。

若在經常有ESD的發生的場合中使用，則放片間隙間會因?yàn)殚L(zhǎng)長的放便而在兩個三角體上造成短路，從而造成系統的故障。
