在不同的產品應用上，PCBA電路板設計不盡相同，在達到產品性能要求上，我們會采用不同的設計方案。東莞PCBA加工廠對于電路板上的焊盤設計比較重視，因?yàn)樗�直接影響了加工流程與工藝技術要求，下面我們就來介紹在PCBA加工中常見的焊盤方式。

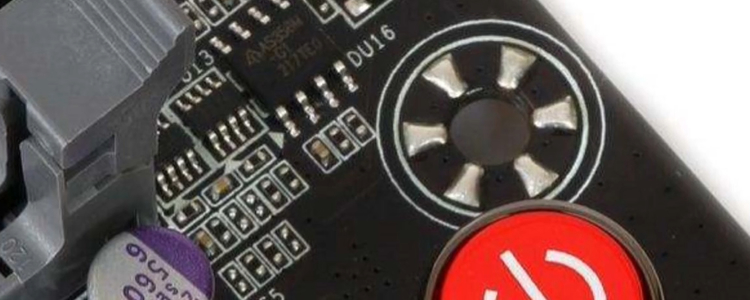

1.梅花焊盤

通常用在大的過孔接地的位置，這樣設計是因?yàn)楣潭�孔需要金屬化和GND相連，如果該固定孔是全金屬化的，在回流焊的時候容易將該孔堵住。采用內部的金屬螺孔，可能由于安裝或多次拆裝等原因造成該接地處于不良的狀態。采用梅花孔焊盤，不管應力如何變化，均能保證良好的接地。

2.十字花焊盤

熱風焊盤其作用是減少焊盤，在焊接中向外散熱，以防止因過度散熱而導致的虛焊或PCB起皮。當你的焊盤是地線時候，十字花可以減少連接地線面積，減慢散熱速度，方便焊接。當你的PCB板是需要機器貼片，并且是回流焊接，十字花焊盤可以防止PCB起皮。

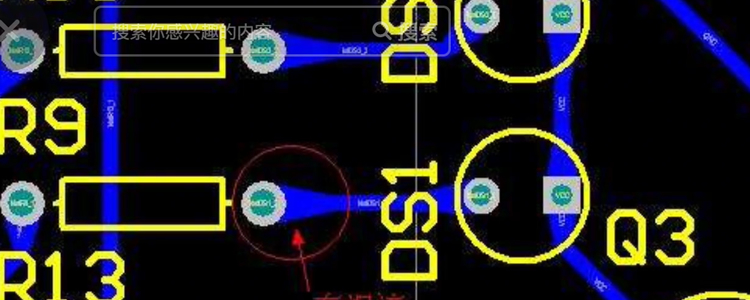

3.淚滴焊盤

稱為立柱焊盤，俗稱不淚滴是指電路板上的焊盤與銅箔走線之間用銅箔布置一個過渡區，形狀像淚滴。當焊盤連接的走線較細時常采用，以防焊盤起皮，走線與焊盤斷開，這種焊盤常用在高頻電路中。
