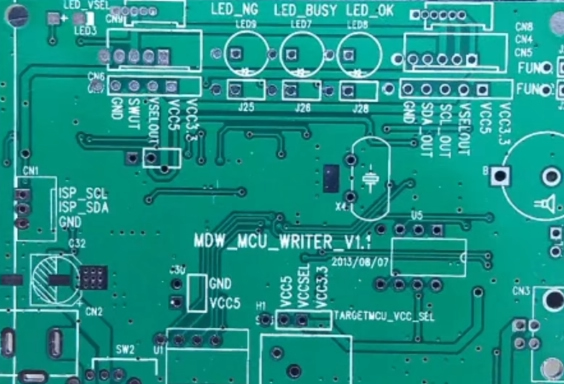

東莞PCBA板走線有銳角或直角，您的老板會發飆，這是為什么呢？今天我們研究下為什么走線不能是銳角或直角？

這個問題其實回到了幾何學下圖。您可以回顧下小學三年級的幾何知識，這個計算結果對不對，總之就是在銳角和直角走線的轉角處，線寬發生了變化，從而影響了阻抗不連續，決定信號傳輸和輻射能力大小，頻率高低存在關系。

下面這個公式就一目了然了，銳角和直角走線,引起的線寬的變化，線寬的變化會引起走線寄生電容的變化，您看我們又回到了走線的寄生電感和寄生電容中來，只要涉及電感和電容，就必然會關聯信號的反射。關于信號的反射，之前視頻我們有詳細介紹過.東莞pcba加工廠家設計芯片管腳處總串聯電阻的原因。功放PCBA是高頻就有反射，高頻必須銳角，更高頻要求弧形線。

另外：銳角在pcb蝕刻時還會積酸，有些細的線會斷，增加不良率。若走線用銳角做出來的電路板，銳角的地方容易造成電路板斷線和銅皮剝離,導致電流非正常波動。

尤其是高速信號銳角和直角走線是一定要避免的，因?yàn)樗鼤�引起寄生面容的變化。特別是高頻影響更大,寄生電容變化太大，而且也形成了一個天然的射頻發射天線。若您真畫出了直角或銳角，東莞PCBA廠家老板發飆還是有道理的。
