東莞PCBA加工生產中鋼網是必不可少的工具，鋼網實際上就是一張帶孔的鋼板孔的形狀和位置。

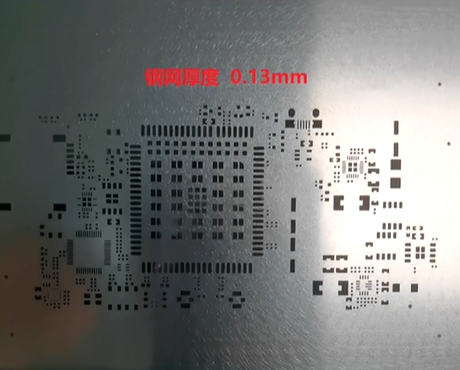

依據您設計的PCB焊盤，SMT貼片加工生產的首道工序就是將焊錫膏通過鋼網刮到您的PCB焊盤上，PCB基板完整的刮錫膏過程。根據用途不同鋼網是有不同種類的。常用的鋼網外框尺寸有兩種，分別是650*550和550*450。毫米鋼網的厚度通常是0.13毫米，其通過鋼網漏過去的細高厚度是0.13毫米。

目前常規應用都采用激光切割鋼網，階梯鋼網隨著PCB基板復雜度的增加也增加難度。詳細介紹點擊：詳解東莞PCBA加工中電容的耦合、去耦、旁路與濾波

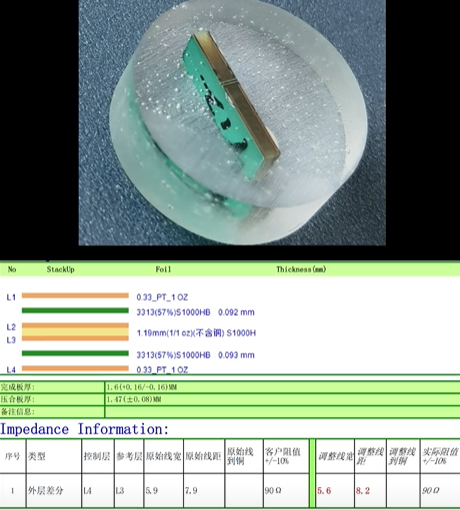

注意過里面的PCBA基板測試報告和附件嗎？里面的紙質報告是你所做基板的各項實測值，附件里面有一個琥珀形式的方樣，您注意過沒？下面這個方樣是基板部分的橫切面，同時，你也能清晰的觀察到基板的內部結構。不難發現，基板中的二層和三層之間間距大，一兩層和三四層間距較小。

實際東莞PCBA基板生產中是先生產二三層，然后再貼附一四層，若是兩層板就進去，首要步驟更多層的板生產工序也是一樣的，都是先生產中間那兩層附件中的阻抗測試樣板就很好理解了，供應商會給您標注好阻抗力、線寬參考值和阻抗值，并提供測試點方便進行測試。
