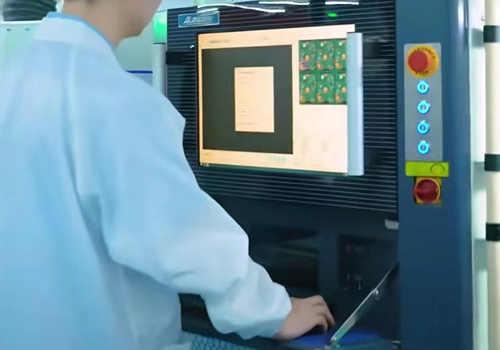

若您能知道AOI是什么，就已經打敗了全國80%的人了，要是能講出它的工作原理，那一定是專家級別的。在東莞PCBA加工過程中，為了檢測產品的焊接性能，必須用到自動光學檢測(AOI)。今天來分享下它的相關原理。

常常有客戶問到AOI測試的原理是什么？為什么焊點會呈現不同的顏色？

AOI的光源是由紅、綠、藍三組led組成，并且從不同的斜角發(fā)射出來，紅色在上面，依次往下是綠色和藍色。它是利用色彩的三原色原理，結合光學原理中的漫反射、鏡面反射和斜面反射，將PCBA上的元件焊接狀況顯示出來。正常的焊點呈光滑的斜面，大量的紅光和綠光照射的焊點的斜坡面經過斜面反射出去，而藍光照射的斜面上通過鏡面反射剛好進入攝像頭，所以在原件焊點從藍色，原件本體比較粗糙。紅綠藍三色照射上面產生漫反射，紅綠藍三色組合成白光，相當于白光照射在原件本體上，所以原點本體呈現的是原色。

通過AOI檢測，我們就能知道PCBA板上的元器件的焊接情況，從而挑選出不良品，讓產品質量得到保障！
