東莞PCBA加工產品從光板到貼滿元器件都經歷過哪些關鍵的步驟？下面由我們專業的PCBA加工廠家為大家做詳細的介紹：

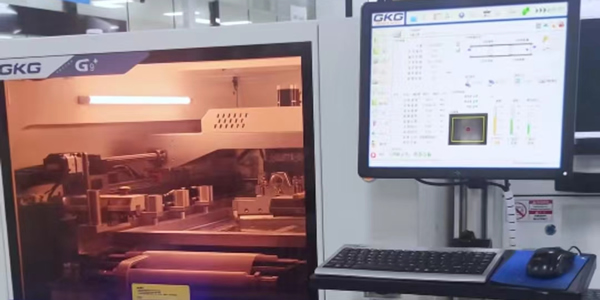

1、把裸板放進上板機傳送帶，把PCB運輸?shù)轿�高印刷機，再制作精準的鏤空鋼網上，固體吸高被涂附到PCB焊盤上，隨后進行SPI細高檢測，檢測提高印刷的偏移量、面積、體積、高度、短路等情況,良品會進入下一道工序貼片。

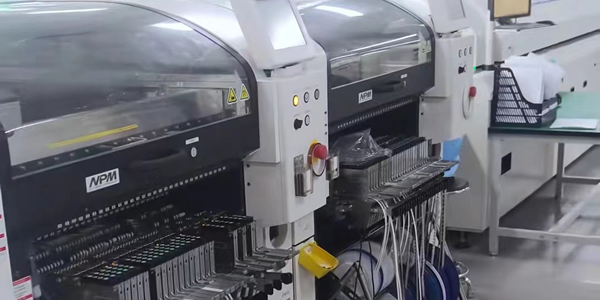

2、貼片加工是PCBA加工中重要的一環節，利用貼片機會把元器件精準快速的貼裝到PCB上，緊接著PCB流經12彎區回流焊爐，在回流焊爐里固體吸高液化與元器件連接后再冷卻固化，元器件就會被牢牢的焊接到PCB板上了。

3、焊接完成后，PCB會被我們的質檢人員通過AOIG與X-RAY等對焊接情況進行光學檢測，檢測無誤后貼片環節就完成了。

4、插件環節，通過插件機或者人工將元器件插入PCB板，插件經過檢測后進入波峰焊爐，波峰焊爐會根據插件高低控制液體吸高，進行焊接完成后進行必要的爐后工藝剪角、后焊、板面清洗等，然后進行檢測，測試、涂復，保證電路板和元器件正常運行，且壽命更長。

PCBA板再經過一系列組裝與環境測試，就成生活中在使用的電路板了。
