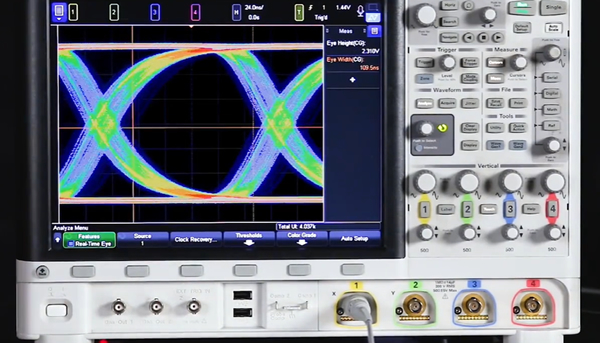

很多工程師都知道在PCBA加工產品時圖高速信號需要測量一個值，它就是眼圖。眼圖是指應用實驗的方法估計和改善傳輸系統性能時在示波器上觀察到的一種圖形。我們知道數字電路所處理的信號一般是存在著二級數字信息的矩形脈沖，能夠反應波形的細節，觀察上升下降點，擴充與單向性等，而眼圖能夠體現信號的點的特征，常見的衡量。交流眼高一點寬是有用，占空，平等，通過這些特征能夠很好的提供數字信號的質量，因而眼圖的分析是數字系統信號完整性分析的關鍵之一。東莞PCBA廠為您詳細解答相關問題：

眼圖是怎么形成的？

對于數字信號，其高變頻與低電頻的變化可以有多種區別，組合三個B為例，可以有00到11共八種組合，在時域上足夠多上面的序列。按某一個基準點對齊，然后將其波形筆疊加起來，就形成了眼圖。

根據眼圖如何分配信號質量。

眼圖反映了信號的噪聲和抖動，在縱軸電壓軸上體現為電壓的噪聲，在橫軸時間軸上體現為11個抖動，當存在噪聲時，噪聲將疊加在信號上，觀察到了眼圖的設計也變得模糊不清，又同時存在腦尖串角，眼睛將張開的更小。一般眼圖的點擊都會越大，眼圖越高代表信號源的越好。
