模擬地與數字地為什么要分開？為了避免模擬信號和數字信號相互干擾，汽車電子PCBA走線形式通常按下圖架構進行設計，模擬地和數字地在一處單點接地。P個單點接地的點，通常要選擇系統啟動的大地處，其實就是系統主電源的大地，汽車類產品就是蓄電池的布局，家電設備工廠是電源四級的大地。

東莞PBCA加工時具體怎么分地？在什么地方匯總，若了解其原因就會清晰的理解了，并運用的游刃有余。

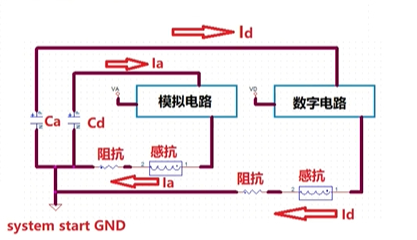

PCBA板上的線路是有阻抗和寄生電板的，那么如果按一下形式接地的話，其實數字部分的環度增加了模擬力環路的阻抗和寄生電板，從而影響了數字電路部分。下面的接地方式，您能明顯的看出數字力和模擬力是完全獨立的環閉電路，阻抗與寄生電感干擾。

做過汽車電子的朋友們一定對下面這種類型的接地形勢并不陌生。DC-DC電源地、模擬音頻地,數字地，都匯總到輸入電解電容的負極，實現了單點接地。
