戴維南定律的核心思想就是將前極復雜的電路化解為一個電阻和一個電源，以便分析后極電路。我們先舉個簡單例子，沿著下面這條紅線，從右往左看，假設前后即是斷開的電壓，其實就是兩個電阻的分壓，那么V2二個等于5V除以2然后加2再乘3。
請記住，電源相當于導線所以你仔細看一下，等效電阻其實就是R2和R3的并聯，簡化完的電阻就如下圖所示，這就是帶為難電阻的核心情況邏輯。
按照常規流程東莞PCBA加工時若有個功放PCBA如下圖是一個常用的三極管控制電路，通常我們要計算每個三極管的ID，用于判斷電路驅動能力。首先簡化成如下形態，大家應該都沒有異議。

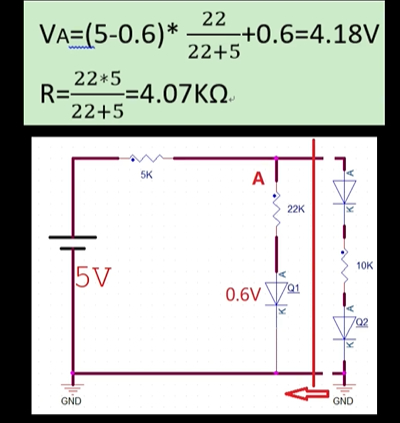

永遠記住電池等于導線，二次等向后如下圖，再次戴維南定律簡化后由于等效二極管的存在稍微復雜些，電路最終能簡化成如下形態，因二點的電壓計算方法與前面類似，等于3.32伏，U2的積極電流等于0.23毫安。
