功放PCBA電路板電感下面如何走線？首先我們來了解一下渦流效應，當磁場穿過導體時，會在導體內形成電流，電流的流向又會形成一個反向的磁場，從而抵消了一部分原磁場，這個現象就叫做渦流效應。

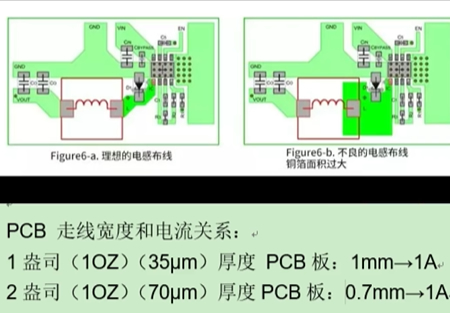

由于渦流效應的存在，若電感周邊部件過大，功放PCBA板銅皮就會產生渦流效應，影響電感磁通量，從而影響電感量。下圖就是理想布線和不良布線的對比圖片，電感出現并不是越寬越好，按照走線寬度和電流寬度設定走線線寬即可。還是因?yàn)闇u流效應的原理，電感下面同樣也不能布線和鋪銅，容易引起渦流效應，也容易將噪聲引出反應。

針對于電感下面是否鋪銅一直存在爭議。目前市面上的主流電板分為工字型，半屏蔽型和全屏蔽型，半屏蔽和全屏蔽的電板漏磁量很小，通常不會有渦流效應，所以有一些東莞PCBA加工行業專家是建議屏蔽型電感下方不鋪銅，能起到更好的EMI效果。
