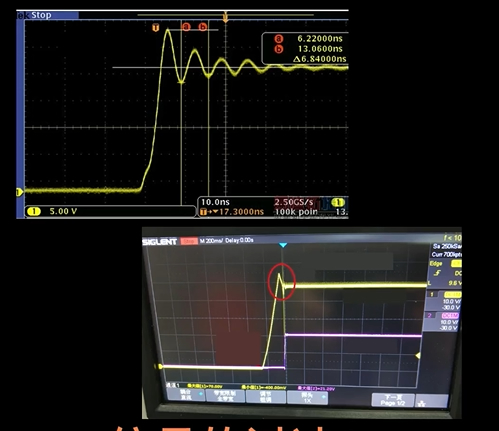

東莞PCBA芯片管腳處為何總串聯電阻，這個問題要搞明白，下面波形圖請認真看下。你是不是經常看到它，對叫做過充，也叫振鈴。在東莞PCBA電路板上面若過充過大會有信號傳導和縮短曲線壽命的隱患。那么過充是怎么產生的？如同有人的地方就會有江湖一樣，在地板上只要游走線就會有機身電感，只要IC電路和自動的電路就會有機身電路，普通的電路真實情況都是下圖這樣的，我們將電路改簡單。你發現了什么？

其實它很像一個LC震蕩電路，在理想狀態下，LC震蕩電路的電容和電感是不消耗能量的，所以這個震蕩會一直持續下去。這里需引入阻尼電阻這個概念，阻擊電阻R等于兩倍根號L除以阻擊電阻，影響著電路震蕩效果和幅度。

我們看到的過沖和這里其實都是LC震蕩的一種表象，您會發現不同的串聯電阻對過沖的影響還是很大的。在東莞PCBA實際應用中，這個串聯電阻不僅能改善過沖，它還有防靜電的作用，消耗了靜電脈沖的能量，從而保護了芯片安全。
