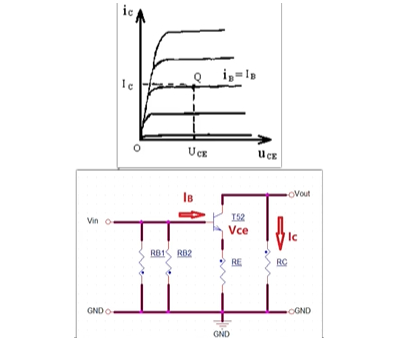

PCBA電路板是如何進行溫交反饋的？電容對于交流信號是直通的，而電源對于交流信號相當于對地短路，所以三極管放大電路就能等效為下圖形態。

三極管在不同的ID下，IC與VCE會有不同的對應關系，而電路中的電阻參數決定著IC,DCc和VCE的值，這三個值在曲線中對應的點就叫做靜態工作點。靜態工作點決定這三極管放大的參數，靜態工作點的變化會帶來電路的不穩定。

舉個東莞PCBA例子說明下，我們依然用這個圖，假設沒有RBR這個電阻，Ra電阻是短路狀態，那么VCE等于VCC減去貝塔ID乘以RC，下面的曲線可以很直觀的看出來，隨著溫度的變化,三極大倍數和IC都會隨之變化，這就是所謂的溫度漂移。

在東莞PCBA加工的電板中若溫度變化的情況下，VCE是會波動的，也就是說，三極管的靜態工作點會隨著溫度的變化而變化。我們再回到這個初始圖，輸入電容后極的電壓，VB是兩電阻RV1和RV2分壓后的結果，我們認為它的電壓是穩定的，不隨溫度變化而變化。

當溫度升高，IC升高，V1也隨之升高，而VB不變，就導致VB1減小，從而Ib減小，又導致了IC減小。就這樣通過R1和RB2的2個電阻，實現了對高溫溫度漂移的反饋，修正了三極管靜態工作點。
